水平定向鉆

2024-03-20 10:19:23 admin 1013

使用水平定向鉆機進行管線穿越施工,一般細分為七個階段:一階段是三通一平,測量放線。二階段是設備進場,文明施工,固定鉆機;第三階段是按照設計曲線盡可能準確的鉆一個導向孔;第四階段是將導向孔進行擴孔、洗孔;第五個階段并將產品管線(一般為PE管道,光纜套管,鋼管)沿著擴大了的導向孔回拖到導向孔中,完成管線穿越工作,第六階段是地貌恢復泥漿處理;第七階段是竣工資料的整理和上交。

江蘇鉆神建設工程有限公司


一、三通一平,測量放線

設備進場前需要對施工場地進行平整鋪墊,對不同的場地進行不同的處理使其硬化,修通進場道路,保證設備的順利進場、卸車。 提前尋找水源,聯系用電,保證施工期間不受水電影響。根據設計及施工要求放出軸線、磁場線等;


二、設備進場,文明施工,固定鉆機

設備材料運到現場,布置好位置,盡可能一次性卸到位。開挖泥漿坑、儲水坑、入鉆坑等,對場地,坑進行圍擋,每個施工區域進行銘牌標示,和油有關的設備及油料區要鋪塑料紙或者打水泥進行隔油處理;按照施工規定走線和接電;易燃區要放一定數量對應的滅火器;有危險的地方要有警示標志。設備材料擺放到位后,根據場地、施工要求固定鉆機,如鉆機擺放角度,鉆機區域混凝土固化,下地龍,埋地錨箱,打混凝土固定地錨箱等。


三、導向孔鉆進

要根據穿越的地質情況,選擇合適的鉆頭或導向板或地下泥漿馬達。長輸管線一般鉆具組合為:鉆頭+螺桿鉆具+無磁鉆鋌+鉆桿,安裝連接好儀器開動泥漿泵對準入土點進行試鉆,鉆頭在鉆機的推力作用下由鉆機驅動旋轉(或使用泥漿馬達帶動鉆頭旋轉)切削地層,不斷前進,一般前2根正常后就每鉆完一根鉆桿要測量一次鉆頭的實際位置,以便及時調整鉆頭的正事導向鉆進,鉆進方向,保證所完成的導向孔曲線符合設計要求,如此反復,直到鉆頭在預定位置出土,完成整個導向孔的鉆孔作業。

根據工程情況選用不同的導向儀器,每種儀器要求也不同,有線導向儀P2就要求布磁場線確保導向的精度。


四、擴孔、洗孔

一般情況下,使用小型鉆機時,直經大于200毫米時,就要進行預擴孔,使用大型鉆機時,當產品管線直徑大于Dn350mm時,就需進行預擴孔,預擴孔的直徑和次數及鉆具類型視具體的鉆機型號和地質情況而定。管道直徑600mm以下,需要擴孔為管道直徑的1.2-1.5倍,如果管道直徑大于600mm,擴孔直徑加上300mm就行。根據擴孔情況,鉆機參數決定是否清孔,清幾遍孔。

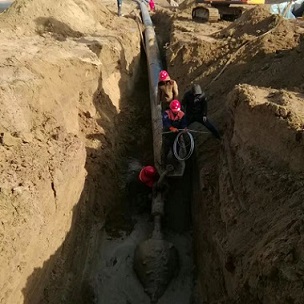

五、回拖管線

回拖產品管線前需要將管線按規定進行合理布置,打土堆、挖發送溝、支滾輪架等;回拖時先將擴孔工具和管線連接好(管線+U型環+分動器+擴孔器+鉆桿),然后開始回拖作業,并由鉆機轉盤帶動鉆桿旋轉后退,進行擴孔回拖,產品管線在回拖過程中是不旋轉的,由于擴好的孔中充滿泥漿,所以產品管線在擴好的孔中是處于懸浮狀態,管壁四周與孔洞之間由泥漿潤滑,這樣即減少了回拖阻力,又保護了管線防腐層,經過鉆機多次預擴孔,終成孔直徑一般比管子直徑大,所以不會(huì )損傷防腐層。


六、泥漿處理及地貌恢復

托管完成后就準備撤場,和當地環保部門聯系將剩余的泥漿進行外運處理,同時將出入鉆點場地平整恢復,清理垃圾等。


七、竣工資料整理和上交

需要哪些資料提前詢問項目部,能在施工期間完成的盡量不要拖到工程完工后,按照要求整理電子版和手寫版相關資料,完工后的需要簽字蓋章的資料、協議和證明的格式和內容在項目部確認后再簽字蓋章,避免因內容格式不正確再次簽字蓋章就麻煩了。保持和項目部的聯系,盡早完成資料上交工作。
